Zawory nadmiernego wypływu są zaworami typu sprężynowego i zaprojektowane są, aby zamknąć przepływ cieczy w przypadku rozerwania lub poważnego uszkodzenia rurociągu lub instalacji znajdującej się za zaworem.
Zawory i przepływy powinny być dobrane odpowiednio rozmiarami oraz prawidłowo zainstalowane na instalacji przez uprawniony i doświadczony personel. Zawory nadmiernego wypływu typu ZNW nie są zaworami odcinającymi kompletnie przepływ! W grzybkach zaworów znajduje się mały otworek pozwalający na niewielki wypływ. Zawór pozostanie w pozycji zamkniętej do momentu, w którym nie zostanie usunięte uszkodzenie, wówczas otworek pozwoli na wyrównanie się ciśnienia i zawór otworzy się automatycznie.

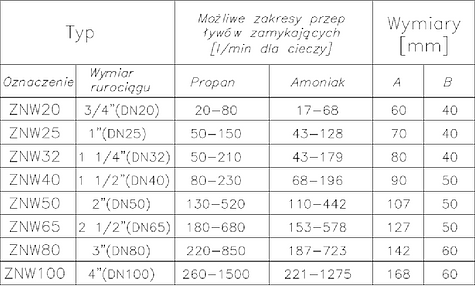

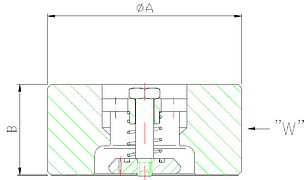

Wymiary
SPECYFIKACJA MATERIAŁOWA
Standard:
- korpus, trzpień, grzybek – S355J2
- sprężyna - X5CrNi18
Opcja:
- wykonanie całości ze stali nierdzewnej
Zawory nadmiernego wpływu - międzykołnierzowe
Zaprojektowany, aby wsuwał się w rurociąg o danej średnicy nominalnej. Mocowany jest między-kołnierzowo. Odpowiednio duże kanały przelotowe minimalizują spadki ciśnienia na zaworze.
Konstrukcja ze stali kwasoodpornej nadaje zaworowi dużą trwałość i wytrzymałość w trudnych warunkach atmosferycznych.
Wymiary
| Type | Flow Rate [m3/h liquid] |
Dimension | ||||||
| Symbol | Pipe dimension |
Propane | Ammonia | A(open) | B | C | D | E |
| ZNW40 | 1,5" (DN40) | 1,4-6,8 | 1,1-6,4 | 83 | 73 | 13 | 29 | 37 |
| ZNW50 | 2" (DN50) | 32-20,2 | 3,0-18,4 | 86 | 89 | 13 | 32 | 48.5 |
| ZNW65 | 2,5" (DN40) | 3,9-27 | 3,1-21,6 | 92 | 105 | 13 | 48 | 57 |
| ZNW80 | 3" (DN40) | 4,8-39,3 | 4,3-35,7 | 96 | 127 | 13 | 51 | 73 |
| ZNW100 | 4" (DN40) | 15,4-88,8 | 13,9-80,6 | 119 | 157 | 16 | 63 | 98 |
| ZNW125 | 5" (DN40) | 21-150 | 17,4-120 | 138 | 186 | 16 | 86 | 121 |
| ZNW150 | 6" (DN40) | 48,1-221,2 | 43,6-200,8 | 183 | 215 | 19 | 90 | 141 |
| ZNW200 | 8" (DN40) | 70,6-312 | 64-283 | 205 | 270 | 19 | 100 | 190 |
| ZNW250 | 10" (DN40) | 226,4-474,9 | 205,5-431 | 270 | 381 | 22 | 156 | 286 |
| ZNW300 | 12" (DN40) | 226,4-474,9 | 205,5-431 | 270 | 381 | 22 | 156 | 286 |
Zawory nadmiernego wypływu
gwintowane
Zawory nadmiernego przepływu stosowane są na króćcach przyłączeniowych zbiorników stacjonarnych i transportowych jak równie na rurociągach. Zawory te stanowią zabezpieczenie przed niekontrolowanym wypływem gazu ciekłego ze zbiorników na skutek uszkodzenia instalacji za zaworem nadmiernego przepływu.
Zawory nadmiernego przepływu zamykają się samoczynnie w przypadku przekroczenia wartości maksymalnego przepływu dla danego typu zaworu. Ponowne otwarcie zaworu następuje po wyrównaniu się ciśnień po obu stronach grzybka znajdującego się w zaworze.
Zawory ZNW gwintowane 2”
Zawory nadmiernego wypływu są zaworami typu sprężynowego zaprojektowane są, aby zamknąć przepływ cieczy w przypadku rozerwania lub poważnego uszkodzenia rurociągu lub instalacji znajdującej się za zaworem.
Zawory i przepływy powinny być dobrane odpowiednio rozmiarami oraz prawidłowo zainstalowane na instalacji przez uprawniony I doświadczony personel. Zawory nadmiernego wypływu typu ZNW nie są zaworami odcinającymi kompletnie przepływ! W grzybkach zaworów znajduje się mały otworek pozwalający na niewielki wypływ. Zawór pozostanie w pozycji zamkniętej do momentu, w którym nie zostanie usunięte uszkodzenie, wówczas otworek pozwoli na wyrównanie się ciśnienia i zawór otworzy się automatycznie.

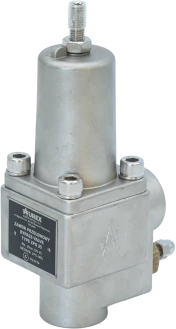

Zawory Bypass ZPG25
Zawór przelewowy ZPG 25 służy do pracy z produktami pod wysokim ciśnieniem. Został zaprojektowany do współpracy z pompami turbinowymi, jednak sprawdza się przy współpracy z innymi typami pomp. Gdy zajdzie taka potrzeba zawór ZPG 25 może pracować jako zawór różnicowy.
Parametry techniczne
Wlot: 1" NPT
Wylot: 1" NPT
Medium: Propan-Butan
Max. wydatek: 160L/min
Max. ciśnienie: 25 bar
Ciśnienie próby: 25 bar
Zakres ciśnienia regulacji: 1,7-15,5 bar
Temperatura: -30/+50°C
Zawory bezpieczeństwa hydrostatyczne
Zawory hydrostatyczne (bezpieczeństwa) stosowane są głównie na rurociągach oraz przewodach gumowych w celu ich zabezpieczenia przed nadmiernym wzrostem ciśnienia, co może następować na skutek podwyższenia temperatury medium znajdującego się w rurociągu lub przewodzie gumowym, pomiędzy dwoma zamkniętymi zaworami odcinającymi. Zawory hydrostatyczne charakteryzują się prosta I niezawodna konstrukcja. Dostępne są w nastawach standardowych lub innych wykonywanych na zamówienie.
Zawory awaryjne AG101
Zawory awaryjne są zaprojektowane, aby w łatwy i szybki sposób można było opróżniać zbiorniki z zawartych w nich cieczy.
Zawór awaryjny posiada wbudowany zawór nadmiernego wypływu, który ogranicza lub zamyka całkowicie przepływ, jeżeli różnica ciśnień przekroczy dopuszczalną.
Zawór awaryjny również może służyć jako podzawór do zaworów odcinających wówczas pozwala na szybką wymianę zaworów bez konieczności rozszczelnienia zbiornika.
