Zawory kulowe
Kurki kulowe typu AH1F są przeznaczone do zamykania i otwierania przepływu czynników płynnych (ciekłych i gazowych). W skręcanym korpusie ze stali nierdzewnej osadzono kulę między dwoma uszczelkami wykonanymi z PTFE. Obrót kuli realizowany jest za pomocą uchwytu ręcznego. Ogranicznik kąta obrotu lub zderzak gwarantuje prawidłowe położenie kuli w pozycji całkowicie zamknięty lub całkowicie otwarty.
Zawór kulowy jest zakończony kołnierzami z otworami gwintowanymi. Rozmiar kołnierzy jest rożny w zależności od ciśnienia nominalnego zaworu. Zawory można montować na rurociągach poziomych i pionowych w dowolnym położeniu. Kierunek przepływu czynnika jest dowolny.
Parametry techniczne
Przyłącze: Kołnierzowe wg EN 1092
Średnica: DN25-DN100
Oznaczenie: AH1F
Ciśnienie pracy: DIN PN 16-40
Zakres temperatur: -29 °C – 200°C
Materiał: Stal nierdzewna (DIN 1.4408 / 1.4308)
Zastosowanie
- Woda i c.o.
- Pary i gazy
- Materiały sypkie
- Przemysł chemiczny
- Petrochemia
- Spożywczy
- Farmaceutyczny

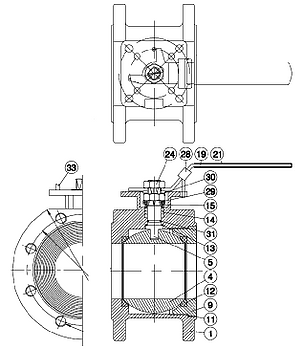

Opis
1 Korpus
4 Kula
5 Trzpień
9 Insert Cap
11 Uszczelka korpusu
12 Siedzisko kuli
13 Podkładka-uszczelka
14 Pakiet uszcz. trzpienia
15 Tulejka
19 Rączka
21 Osłona rączki
24 Nakrętka mocująca
28 Blokada rączki
29 Uszczelka
30 Uszczelka
31 O-ring trzpienia

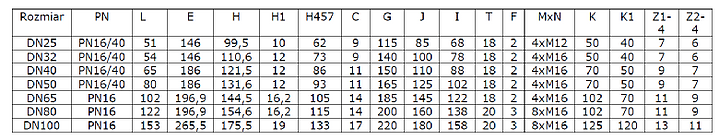

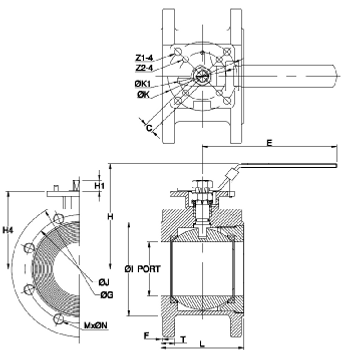

Wymiary

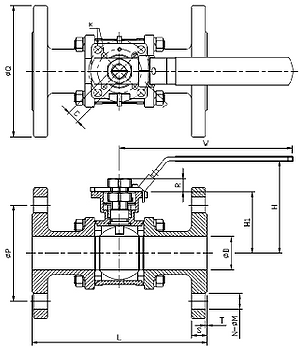

Zawory kulowe
3-częściowe kołnierzowe
Kurki kulowe typu AH3F są przeznaczone do zamykania i otwierania przepływu czynników płynnych (ciekłych i gazowych).
W skręcanym korpusie ze stali nierdzewnej osadzono kulę między dwoma uszczelkami wykonanymi z PTFE. Obrót kuli realizowany jest za pomocą uchwytu ręcznego. Ogranicznik kąta obrotu lub zderzak gwarantuje prawidłowe położenie kuli w pozycji całkowicie zamknięty lub całkowicie otwarty. Zawór kulowy jest zakończony otworami gwintowanymi. Zawór można montować na rurociągach poziomych i pionowych w dowolnym położeniu. Kierunek przepływu czynnika jest dowolny.
Parametry techniczne
Przyłącze: Kołnierzowe DIN, ANSI 150/300 lbs.
Średnica: 1/2" - 4"
Oznaczenie: typ AH3F
Ciśnienie pracy: PN16 / PN40 (inne na zapytanie)
Zakres temperatur: -29 °C – 180°C
Materiał: Stal nierdzewna (DIN 1.4408 / 1.4308)
Zastosowanie
- Woda i c.o.
- Pary i gazy
- Materiały sypkie
- Przemysł chemiczny
- Petrochemia
- Spożywczy
- Farmaceutyczny

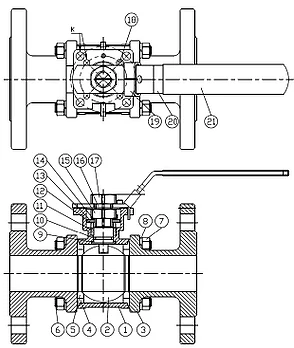

Opis
1 Korpus
2 Kula
3 Pokrywa zamykająca
4 Siedzisko
5 Uszczelka korpusu
6 Śruba
7 Nakrętka
8 Podkł. sprężysta
9 Podkładka
10 O-ring
11 Pakiet uszcz. trzpienia
12 Tulejka
13 Podkładka
14 Podkładka zatrzym.
15 Nakrętka trzpienia
16 Trzpień
17 Nakrętka rączki
18 Trzpień krańcowy
19 Blokada rączki
20 Rączka
21 Osłona rączki

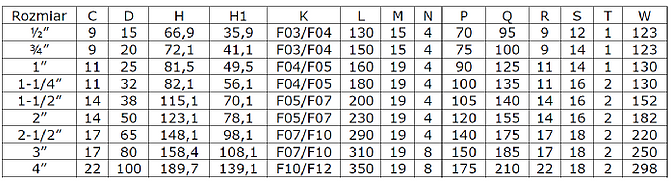

Wymiary
Uwagi
1. Zawór kulowy 3-częściowy dostępny także w wersji z przyłączami do wspawania i w wersji gwintowanej.
2. Zawory 3 częściowy kołnierzowe dostępny w wykonaniu standardowym, z blokadą rączki, z płytką montażową do montażu napędów.
Zawory kulowe

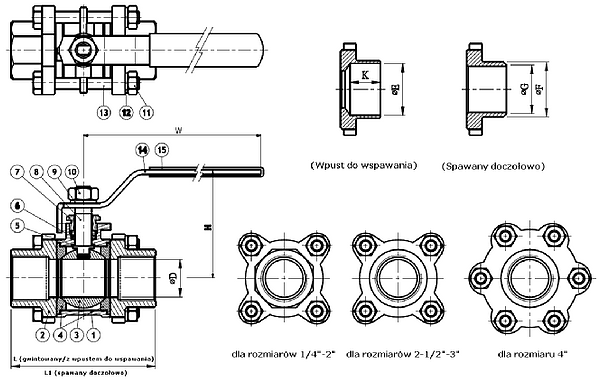

3-częściowe gwintowane
Parametry techniczne
Przyłącze: NPT, BSPP
Średnica: 1/4" - 4"
Oznaczenie: AA3A
Ciśnienie pracy: PN63
Zakres temperatur: -29 °C – 180°C
Materiał: Stal nierdzewna (DIN 1.4408 / 1.4308)
Zastosowanie
- Woda i c.o.
- Pary i gazy
- Materiały sypkie
- Przemysł chemiczny
- Petrochemia
- Spożywczy
- Farmaceutyczny

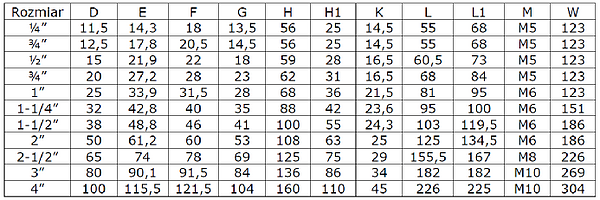

Wymiary
Zawory kulowe
2-częściowe gwintowane
Parametry techniczne
Przyłącze: NPT, BSPP
Średnica: 1/4" - 3"
Oznaczenie: AA2A
Ciśnienie pracy: PN63
Zakres temperatur: -29 °C – 180°C
Materiał: Stal nierdzewna (DIN 1.4408 / 1.4308)

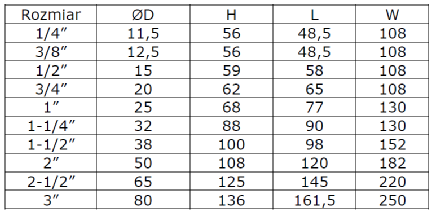

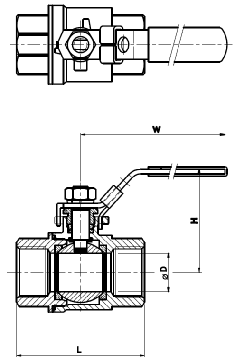

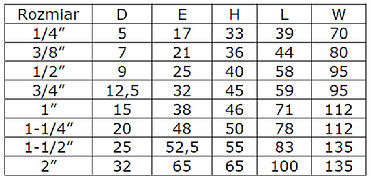

Wymiary

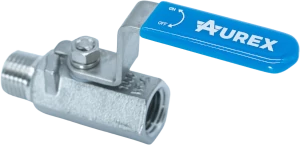

Zawory kulowe
1-częściowe gwintowane
Parametry techniczne
Przyłącze: NPT, BSPP
Średnica: 1/4" - 3"
Oznaczenie: AA1A
Ciśnienie pracy: PPN63
Zakres temperatur: -29 °C – 180°C
Materiał: Stal nierdzewna (DIN 1.4408 / 1.4308)
Wymiary
Zawory kulowe 4-drożne
Parametry techniczne
Przyłącze: NPT, BSPP
Średnica: 1/4" - 3"
Oznaczenie: AA2A
Ciśnienie pracy: PN63
Zakres temperatur: -29 °C – 180°C
Materiał: Stal nierdzewna (DIN 1.4408 / 1.4308)
Zastosowanie
- Woda i c.o.
- Pary i gazy
- Materiały sypkie
- Przemysł chemiczny
- Petrochemia
- Spożywczy
- Farmaceutyczny
Wymiary
Kurki kulowe
Kurki kulowe są to elementy armatury zaporowej (odcinającej), dzięki swojej budowie są one najczęściej stosowane. Kula jako organ zamykający, osadzona w siedlisku sformowanym przez dwie uszczelki w sposób naturalny gwarantuje szczelność zamknięcia. Stalowy korpus oraz prostota rozwiązań konstrukcyjnych gwarantują wieloletnią bezawaryjność pracy.
Do wszystkich typów zaworów dostępne są wersje z napędami elektrycznymi oraz pneumatycznymi.
AH-2C
Typ przelotu: pełnoprzelotowy;
Główne zastosowania: LPG; gazownictwo; petrochemia;
Ciśnienie PN: 16; 25; 40;
Średnica nominalna DN:
Rodzaj przyłącza: kołnierzowe (F x F) : AH-2c;
Zakres temperatur roboczych: od -40ºC do +100ºC
Wersja wykonania: Kula pływająca, Kadłuby stalowe - spawane
Uszcelki kuli: PTFE; PTFE+C
AH-2C-MK
Typ przelotu: pełnoprzelotowy;
Główne zastosowania: LPG; gazownictwo; petrochemia;
Ciśnienie PN: 16; 25; 40;
Średnica nominalna DN:
*) A- typ AH-2c-ML, B-typ AH-2c-MP, C-typ AH2c-MG
Rodzaj przyłącza: kołnierzowe (F x F) : AH-2c-ML;
do przyspawania (WxW) AH-2c-MP;
gwintowane AH-2c-MG
Zakres temperatur roboczych: od -40ºC do +100ºC
Wersja wykonania: Kula pływająca, Kadłuby stalowe - skręcane
Uszcelki kuli: PTFE; PTFE+C
AH-11C
Typ przelotu: pełnoprzelotowy;
Główne zastosowania: LPG; gazownictwo; petrochemia;
Ciśnienie PN: 16; 25; 40;
Średnica nominalna DN:
*) - A – typ AH-11c, B – typ AH-12c
Rodzaj przyłącza: kołnierzowe (F x F) : AH-11c;
do przyspawania (W x W): AH-12c;
Zakres temperatur roboczych: od -40ºC do +100ºC
Wersja wykonania: Kula pływająca, Kadłuby stalowe - spawane
Uszcelki kuli: PTFE; PTFE+C
AH-14C
Typ przelotu: pełnoprzelotowy;
Główne zastosowania: LPG; gazownictwo; petrochemia;
Ciśnienie PN: 16; 25; 40;
Średnica nominalna DN:
*) – A typ AH-14c, B – typ – AH-15c
Rodzaj przyłącza: kołnierzowe (F x F) : AH-14c;
do przyspawania (W x W): AH-15c;
Zakres temperatur roboczych: od -40ºC do +100ºC
Wersja wykonania: Kula ujarzmiona, Kadłuby stalowe - spawane
Uszcelki kuli: PTFE; PTFE+C
Kurki kulowe dostępne są również w wersji gwintowanej oraz z końcówkami do wspawania.
Do wszystkich typów zaworów dostępne są wersje z napędami elektrycznymi oraz pneumatycznymi.
